Menşe yeri:
Guangdong, Çin
Marka adı:
OEM ODM
Sertifika:
FCC, RoHS, ce
Model numarası:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
Bizimle İletişim

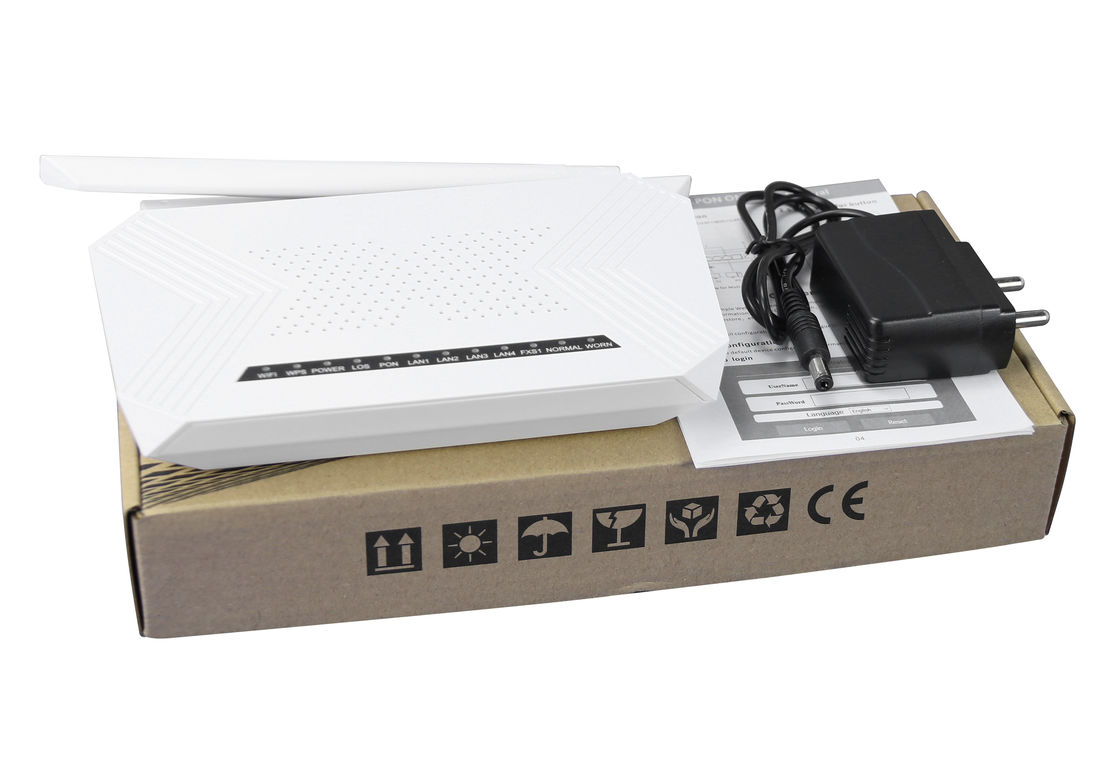

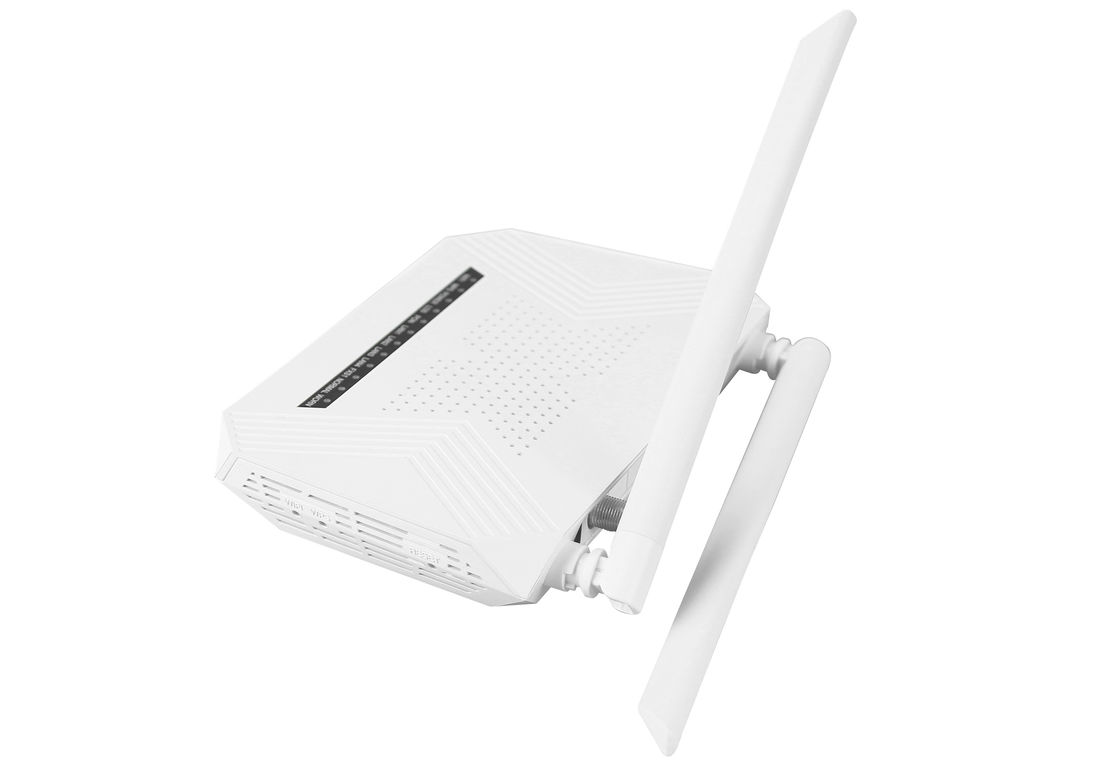

XPON ONU 1G1F+ CATV+ WIFI Optik Arayüz SC / APC Konektörü
Açıklama:
farklı FTTH çözümlerinde HGU (Home Gateway Unit) olarak tasarlanmıştır.Taşıyıcı sınıfı FTTH uygulaması farklı hizmetler sunar.
olgun ve istikrarlı, uygun maliyetli XPON teknolojisine dayanmaktadır.
Çin Telekom CTC3.0'ın EPON Standardı ve ITU-TG.984.X'in GPON Standardının teknik performansını karşılamak için yüksek güvenilirlik, kolay yönetim, yapılandırma esnekliği ve kaliteli hizmet garantileri benimser
İşlevsel Özellik:
|
EPON/GPON modunu destekleyin ve modu otomatik olarak değiştirin |
|
PPPoE/DHCP/Statik IP ve Köprü modu için Rota modunu destekler |
|
IPv4 ve IPv6 çift modunu destekler |
|
2.4G WIFI ve Çoklu SSID desteği |
|
Major OLT tarafından Video Hizmeti ve uzaktan kumanda için CATV arayüzünü destekleyin |
|
LAN IP ve DHCP Sunucu yapılandırmasını destekleyin |
|
Bağlantı Noktası Eşleme ve Döngü Tespitini Destekleyin |
|
Güvenlik Duvarı işlevini ve ACL işlevini destekleyin |
|
IGMP Gözetleme/Proxy çok noktaya yayın özelliğini destekler |
|
TR069 uzaktan yapılandırma ve bakım desteği |
|
Kararlı sistemi korumak için sistem arızasının önlenmesi için özel tasarım |
Şartname:
| PON Arayüzü | 1 GPON BOB (Gemide Bosa) |
| Alma hassasiyeti: ≤-28dBm | |
| Optik güç aktarımı: +1~+4dBm | |
| İletim mesafesi: 20KM | |
| dalga boyu | TX: 1310nm, RX: 1490nm |
| Optik Arayüz | SC/APC Konektörü |
| Tasarım Şeması | RTL9602C+RTL8192FR BOB(RTL8290B) |
| flaş | SPI veya Flaş 16MB |
| LAN Arayüzü | 1 x 10/100/1000Mbps(GE) ve 1 x 10/100Mbps(FE) otomatik uyarlamalı Ethernet arabirimleri.Tam/Yarım, RJ45 konektörü |
| Kablosuz | IEEE802.11b/g/n ile uyumlu, |
| Çalışma frekansı: 2.400-2.4835GHz | |
| MIMO'yu destekleyin, 300 Mbps'ye kadar oranlayın, | |
| 2T2R,2 harici anten 5dBi, | |
| Destek: Çoklu SSID | |
| Kanal: Otomatik | |
| Modülasyon tipi: DSSS, CCK ve OFDM | |
| Kodlama şeması: BPSK, QPSK, 16QAM ve 64QAM | |
| CATV Arayüzü | RF, WDM, optik güç : +2~-15dBm |
| Optik yansıma kaybı: ≥45dB | |
| Optik alıcı dalga boyu: 1550±10nm | |
| RF frekans aralığı: 47~1000MHz, RF çıkış empedansı: 75Ω | |
| RF çıkış seviyesi: 78dBuV | |
| AGC aralığı: -13~+1dBm | |
| MER: ≥32dB@-15dBm | |
| LED | 9 LED, WIFI,WPS,PWR,LOS,PON,LAN1~LAN2, Yıpranmış, Normal(CATV) Durumu için |
| Butona basınız | 3, Sıfırlama, WLAN, WPS İşlevi İçin |
| Operasyon durumu | Sıcaklık: 0℃~+50℃ |
| Nem: %10~90%(yoğuşmasız) | |
| Saklama Durumu | Sıcaklık: -30℃~+60℃ |
| Nem: %10~90 (yoğuşmasız) | |
| Güç kaynağı | DC 12V/1A |
| Güç tüketimi | ≤6W |
| Boyut | 180mm×107mm×28mm(U×G×Y) |
| Net ağırlık | 0.24Kg |
Panel ışıkları Giriş
| Pilot lambası | Durum | Açıklama |
| WİFİ | Açık | WIFI arayüzü çalışıyor. |
| Goz kirpmak | WIFI arayüzü veri gönderiyor ve/veya alıyor (ACT). | |
| Kapalı | WIFI arayüzü çalışmıyor. | |
| WPS | Goz kirpmak | WIFI arayüzü güvenli bir şekilde bağlantı kuruyor. |
| Kapalı | WIFI arayüzü güvenli bir bağlantı kurmuyor. | |
| güç | Açık | Cihaz açıldı. |
| Kapalı | Cihazın gücü kapalı. | |
| kayıp | Goz kirpmak | Cihaz optik sinyaller veya düşük sinyaller almaz. |
| Kapalı | Cihaz optik sinyal aldı. | |
| PON | Açık | Cihaz PON sistemine kayıt olmuştur. |
| Goz kirpmak | Cihaz PON sistemini kaydediyor. | |
| Kapalı | Cihaz kaydı yanlış. | |
| LAN1~LAN2 | Açık | Bağlantı noktası (LANx) düzgün bağlanmış (LINK). |
| Goz kirpmak | Bağlantı noktası (LANx) veri gönderiyor ve/veya alıyor (ACT). | |
| Kapalı | Bağlantı noktası (LANx) bağlantısı istisnası veya bağlı değil. | |
|
yıpranmış (CATV) |
Açık | Giriş optik gücü 3dbm'den yüksek veya -15dbm'den düşük |
| Kapalı | Giriş optik gücü -15dbm ile 3dbm arasındadır | |
|
Normal (CATV) |
Açık | Giriş optik gücü -15dbm ile 3dbm arasındadır |
| Kapalı | Giriş optik gücü 3dbm'den yüksek veya -15dbm'den düşük |
